广州普真仪科技有限公司出租和出售MW82119B 和 MW82119A，

现货提供各种频段: 600M 700M 850M 900M 1800M 1900M   2100M 2600M.

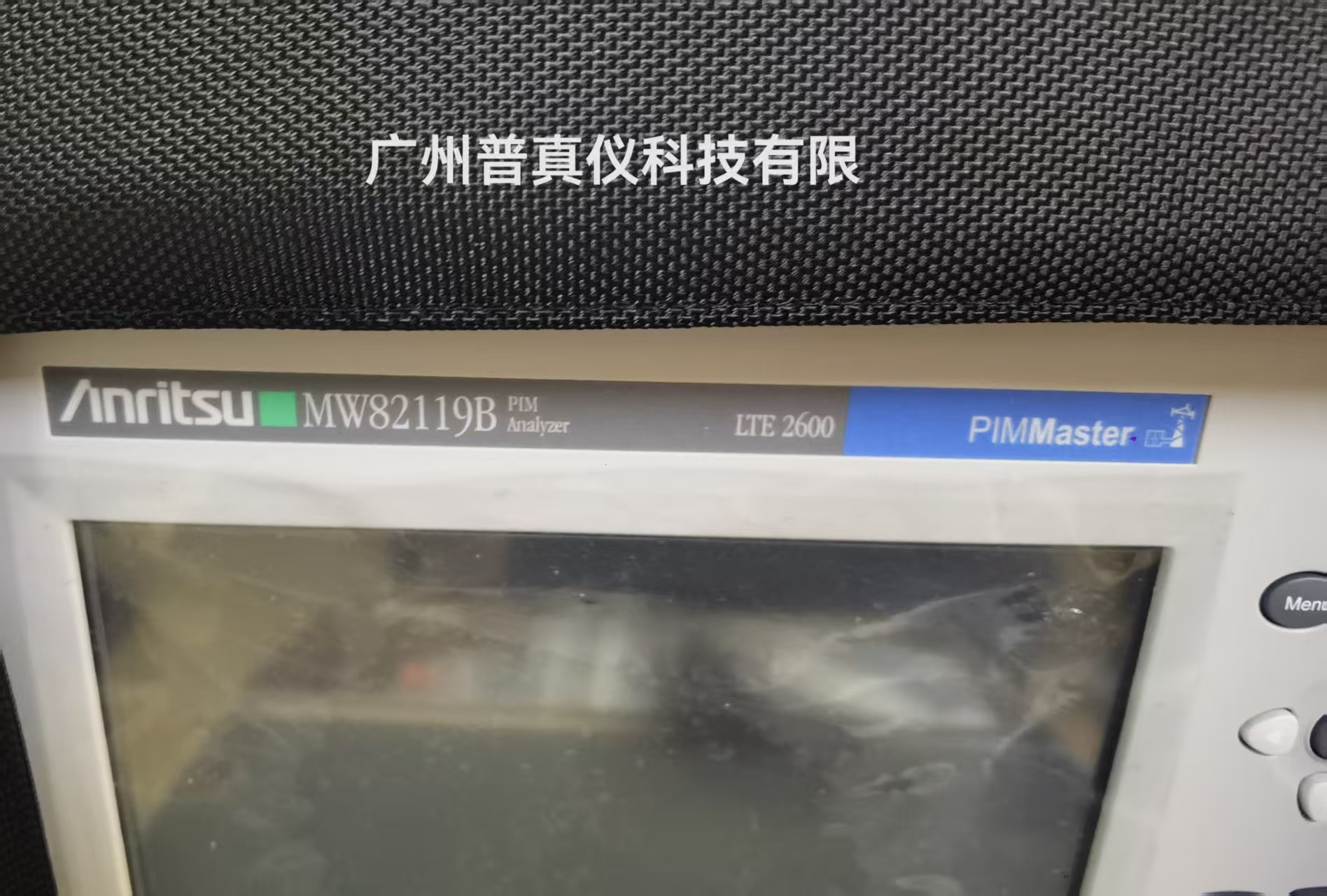

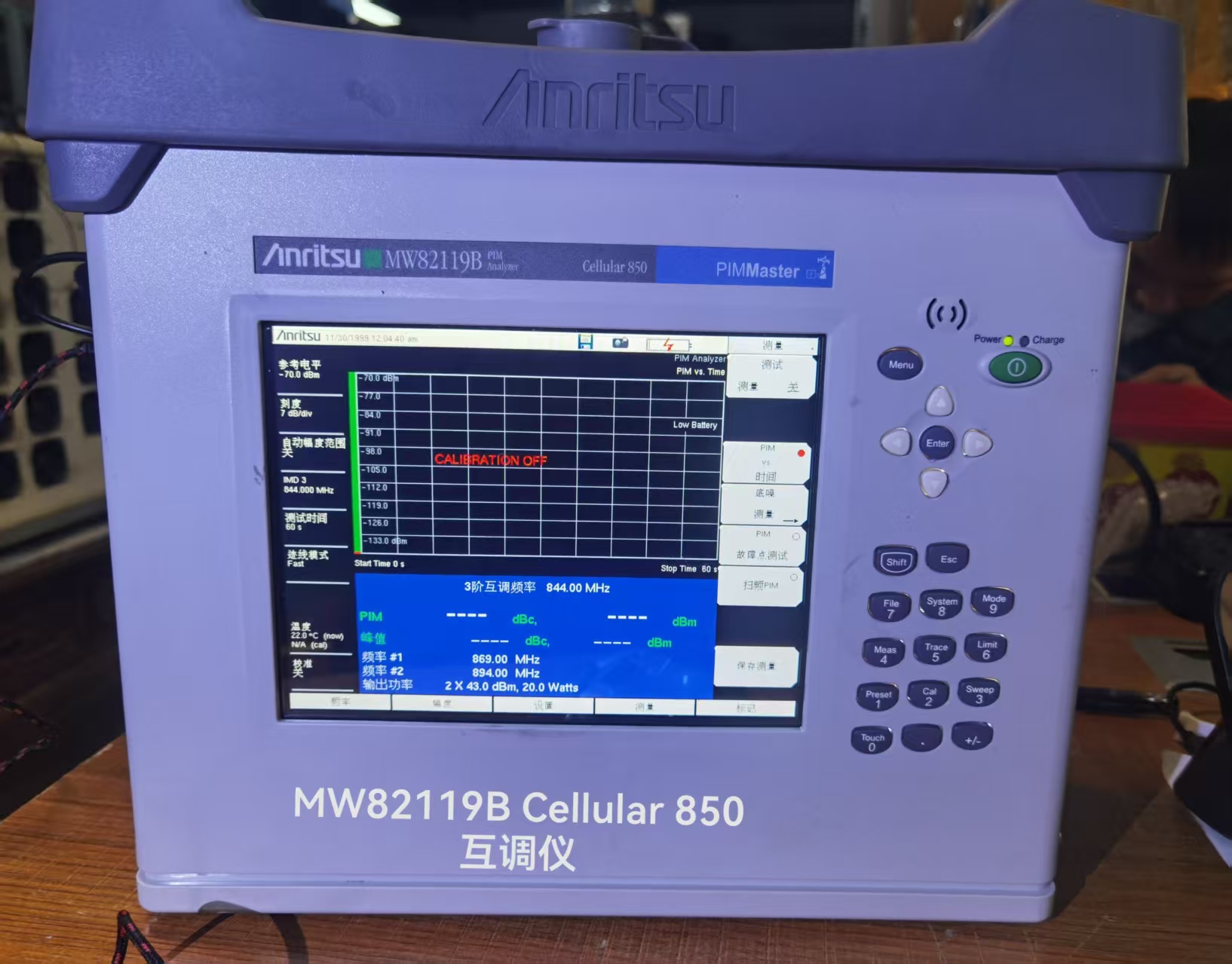

安立 Anritsu MW82119B（PIM Master）无源互调分析仪完整介绍

一、产品定位 & 生命周期

MW82119B 是基站工程一体式手持 PIM 测试仪，标配大功率双音信号源，选配 331 选件内置 Site Master 天馈线分析仪功能，一台设备同时完成无源互调测试 + 驻波 / 回损 / 故障定位 DTF，是 2/3/4G 宏站、DAS 室内分布、RRH 拉远站点开通验收、故障排查的行业标杆机型Anritsu。

• 原厂状态：正式停产，原厂硬件维保持续受理；市面流通均为二手 / 翻新校准机，保有量极大、维修方案成熟、出租需求稳定

• 核心区分：不是频谱仪，专注无源器件互调产物测试，模拟基站真实大功率发射工况排查馈线、接头、天线、合路器产生的互调干扰

二、核心硬件基础参数

1、发射功率指标（行业顶配）

双载波 CW 测试功率：+20dBm～+46dBm（0.1W～40W），0.1dB 精细可调，完全匹配基站实际发射功率，测出真实 PIM 劣化问题本机残余互调（底噪）：典型值 -125 dBc，底噪干净，小幅度不良互调也可精准检出

2、频段配置（机身按制式定频，单台对应一个频段）

主流硬件版本：600MHz、700MHz、800MHz、850MHz、900MHz、1800MHz、2100MHz、2600MHz，覆盖国内所有运营商主流 LTE 频段可检测阶数：标配 3/5/7 阶互调产物；加装 902 选件支持 2 阶互调测量

3、机身硬件与接口

• 屏幕：8.4 英寸户外高亮触控屏（800×600），强光塔顶可视

• 防护等级：整机 IP54，配防护包可达 IP67；抗震满足军工级车载 / 塔顶使用标准

• 供电：锂电池连续工作≥3 小时，支持外接 12V 直流供电

• 端口：7/16 DIN 母头（PIM 测试口）、N 型接口（天馈扫频口）、USB、GPS 天线口（选配 GPS 选件）

4、选配 331（Site Master 天馈分析模块）参数

频率范围：2MHz～3GHz可测项目：回波损耗 RL、VSWR、线缆损耗、DTF 距离故障定位、阻抗史密斯圆图、相位曲线校准方式：OSL 校准 + FlexCal 自动补偿，测试准确度高

三、核心测试功能

1、PIM 互调核心测试

1. 静态 PIM 数值测试：读取系统三阶 / 五阶互调绝对值，判断是否满足验收标准（常规基站标准＜-150dBc）

2. PIM 随时间曲线：观察接头受热、震动下互调值波动，排查虚接、锈蚀接头

3. 扫频 PIM：频段内连续扫频，定位哪个频点存在互调异常

4. DTP（Distance-to-PIM）互调故障距离定位：精准算出馈线系统里产生互调的具体物理位置，不用分段拆解排查，塔顶抢修效率极高

5. 本机噪声底噪测试，区分设备本身底噪与线路真实互调干扰

2、天馈线一体化测试（331 选件）

DTF 故障点定位、驻波比、回损、线缆衰减，一套设备替代独立 PIM 仪 + 独立驻波仪，外出施工只携带一台设备即可完成全部验收项

3、配套附加选件

• Option31：GPS 定位，测试数据附带经纬度，竣工报告标准化归档

• Option19：外接 USB 功率探头，实现射频功率测量

• 支持对接安卓 Smart Aligner 软件，自动生成竣工验收报告Anritsu

四、典型应用场景

1. 移动 / 联通 / 电信宏基站新建工程竣工验收（PIM 是必过硬性指标）

2. 存量基站掉话、底噪抬升、灵敏度变差故障排查，定位接头生锈、馈线挤压、天线劣化等 PIM 源头

3. 地铁、商场、写字楼 DAS 室内分布系统验收与维保

4. RRH 远端射频单元塔顶现场测试，不用下机房转接

5. 射频无源器件（合路器、耦合器、负载、避雷器）进厂来料抽检

五、优缺点总结

优点

1. 40W 大功率输出，测试工况最贴合真实基站，测试结果真实可信，运营商验收认可度最高

2. DTP 互调测距 + DTF 驻波故障定位双重定位能力，故障排查效率远超普通入门 PIM 测试仪

3. 整机工业加固，耐高低温、防震防水，塔顶恶劣环境长期稳定工作

4. 安立算法成熟，校准周期长，二手机保值率高，工程租赁流通量大

5. 一体化集成，减轻外勤人员携带设备重量
